Bývam v krásnej rekreačnej lokalite za Košicami (vzduchom asi 5km, po ceste 10km do centra), v doline obohnanou lesmi a mimo obce, takže úplné ticho, kľud a perfektný vzduch. Z mestského života tu ale tak trochu chýba internet.

Pevná linka poskytovala veľmi malú rýchlosť za nepomerne veľa penazí. Tak som sa rozhodol pre technológiu GSM-GPRS/EDGE od Orangeu, kedže iné alternatívy tu nie sú (DSL podľa technikov nie, FLASH-OFDM som teraz skúšal a tiež len tak-tak *doplnené 15.12.2006)

Pôvodný modem Zadakom

Po zakúpení Modemu som zistil, že v lokalite v ktorej bývam je problém.Signál GSM nestačil, modem sa neustále odpájal, ak sa vôbec podarilo nadviazať spojenie. Kdesi som mal starú anténu na GSM- pruty, aj smerovú ziskovú. Problém však bol s pripojením do tohto modemu.

V predajni ma ubezpečili že prídu nové s anténou. Prišli ale zmena žiadna. Rozhodol som sa teda modem rozobrať a nájsť riešenie ako pripojiť anténu.

Plombu –tú nálepku- som odstránil opatrne, bez poškodenia a mám ju uloženú. Dole šla celkom v pohode fénom. Aj dalšie úpravy som robil tak, aby bolo modem zložiť do pôvodného stavu bez viditeľných známok zásahu.

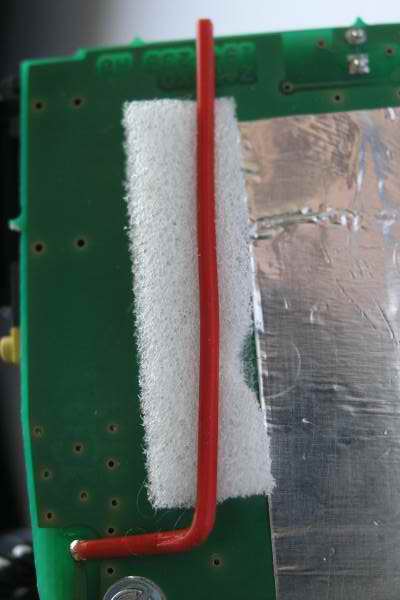

„Anténa“ ešte z prvej verzie modemu bez externej antény

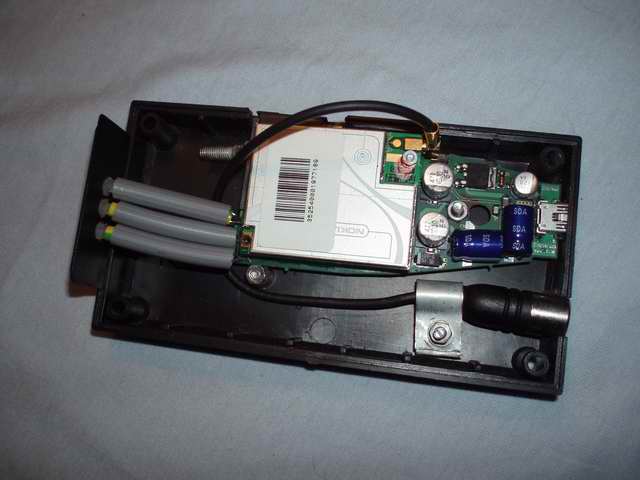

Modem je v základe GSM modul NOKIA 12i. Bol som však mierne zhrozený, keď som si všimol prevedenie antény. Modul NOKIA 12i má ako anténny konektor štandardný typ mmcx. Niekto si teda povedal že anténa je vlastne iba kúsok drôtika a v Zadaku to vzali úplne vážne a riešením bolo strčiť do stredu konektora na module pár centimetrový drôtik prechádzajúci pločným spojom na druhú stranu a tam je vedený vedľa dosky s plošným spojom až na vrchnú časť modemu. Vo „vylepšenej“ verzii s externou anténou tento drôtik jednoducho pripevnili k šrube vytŕčajúcej z modemu von na ktorú sa už priamo šrubuje externá anténa.

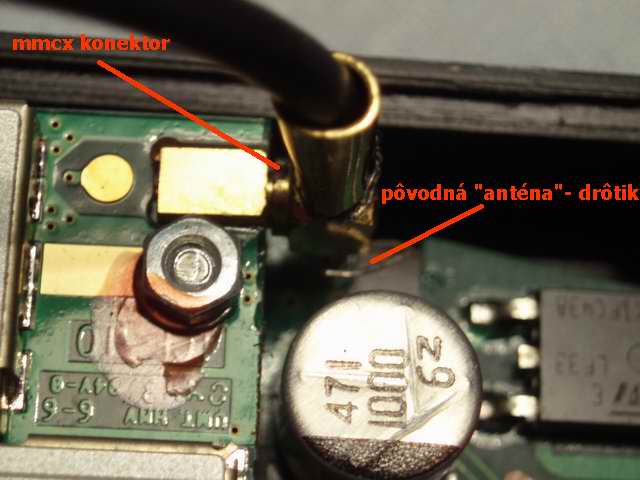

Výhodou ale bolo, že možné vytiahnúť ten ich drôtik/ anténu a zastrčiť tam štandardný mmcx konektor. K dostaniu sú samostatne, alebo spolu s káblikom ako redukcia na rg vsuvku (imp 50ohm), čo je štandardne používané na anténach pre gsm.

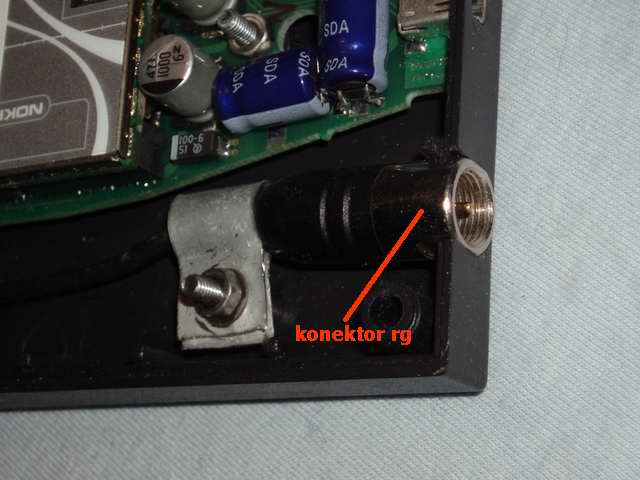

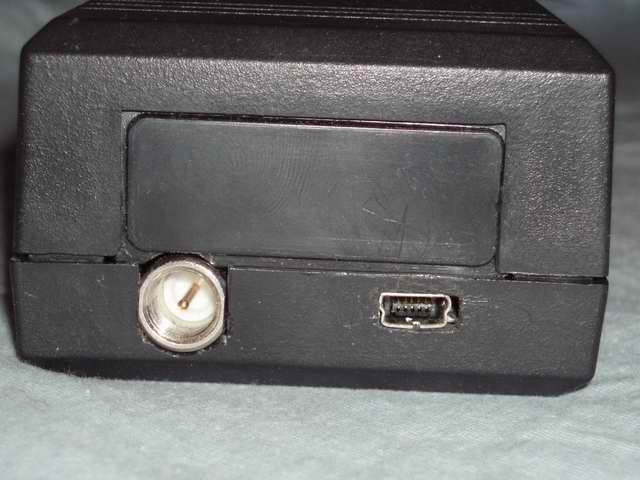

Ja som mal k dispozícii inú redukciu (ale na rg), takže som len nakrimploval mmcx konektor a bolo po probléme. Po pripojení externej antény som bol mimoriadne prekvapený. Kvalita signálu (možné zisťiť v hyperterminali zadaním príkazu at+csq) mi stúpla z hodnoty 7-8 (čo je podľa vyjadrenia technikov zo Zadaka už pod minimom) na úroveň 20. Skúšal som aj malú magnetickú prutovú- výsledky boli uspokojujúce, ale keďže v mojich podmienkach modem ide skoro stále výkonom až 2W (dostupnosť len GSM 900MHz, pri DCS 1800 MHz modem može isť max výkonom 1W) mi modem stále rušil monitor. Problém som mal aj s umiestnením kam s ňou do exteriéru (ako upevnť..strecha Bramac, zábradlie na balkóne drevo..), no a veď načo sa trápiť, keď som mal k dispozícii aj smerovú anténu pre 900MHz- podotýkam že je plne homologovaná, výrobok ASTEL Bytča. Pripojenie aj prenosy sú bez problémov.

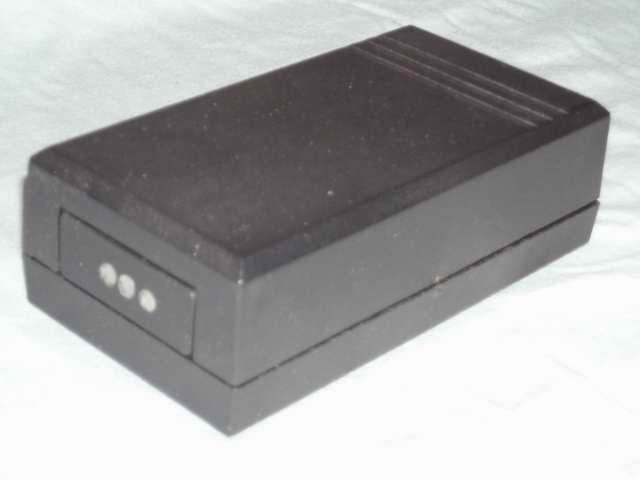

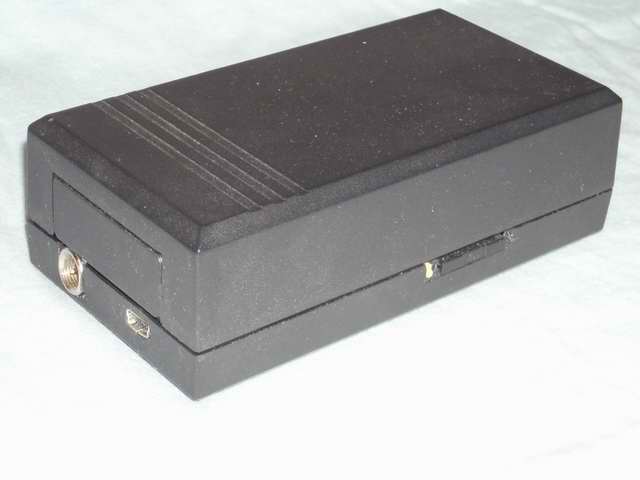

Potom už nasledovalo mechanické vsadenie dosky modemu do novej krabičky.

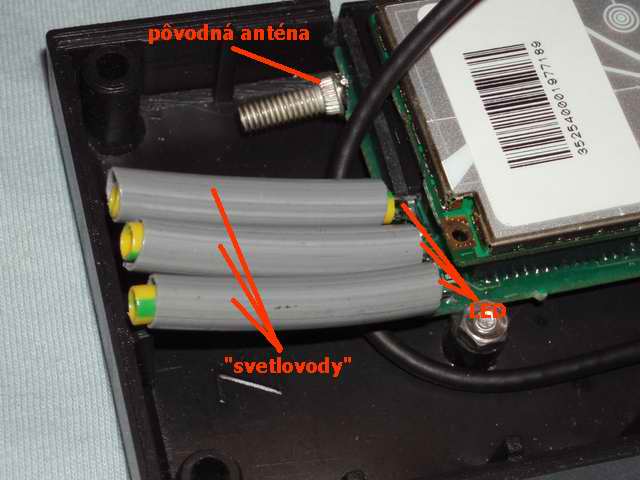

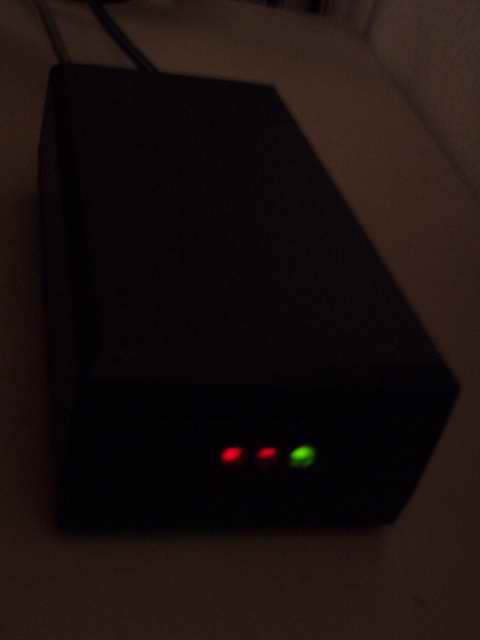

Všetko som riešil tak aby naozaj neboli žiadne viditeľné známky, že sa s tým niečo robilo. Iba LED diody som mierne vytočil o 90stupňov aby som dosiahol ich svit do prednej časti modemu, nech na nich vidím. No v podstate to nebolo nutné, stačilo do vrchnej strany modeuy vsadiť nejaké sklíčko/ priezor pre prípadnú viziálnu kontrolu stavu a činnosti modemu. Ja som to riešil takto a svetlo z diód som viedol „svetlovodom“- teda kúskom žltozelenej 3mm bužírky v sivej bužirke až do plastových zakončení ktoré majú svietiť (popravde ani neviem už z čoho som to vyrobil..ak dobre pamätám z tlačidiel nejakého starého telefónu, ale v tom smere sa fantázii fakt medze nekladú- proste ja som to riešil tým, čo som mal práve na stole).

Ešte som sa mierne zamyslel, že ako mohla tá spoločnoisť vyrobiť takýto modem. Ako to prešlo homologáciou?! Predpokladám, že nestačí homologácia z modulu NOKIA12, pretože je to len polotovar a pre komunikáciu v sieti GSM nie je kompletný, iba po pripojení antény, čo nie je súčasťou modulu. Anténa je samostatná a tým prirodzene musí mať vlastnú homologáciu. Na predajni na moju žiadosť o nahliadnutie Vyhlásenia o zhode sa na mňa trochu divne zadívali. No veď zák. 264/1999ZZ o tom niečo vraví. Ešte bola podľa tohto zákona požiadať o nahliadnutie písomne s tým že tuším do 20 dní by mali sa vyjadriť- dalšie kroky som však nepodnikal. Modem zatiaľ, aj keď až po úpravách, ale predsa len funguje a rýchlosť mám oproti dial-up pripojeniu niekoľkokrát vyššiu, takže ten prvotný hnev už vyprchal..

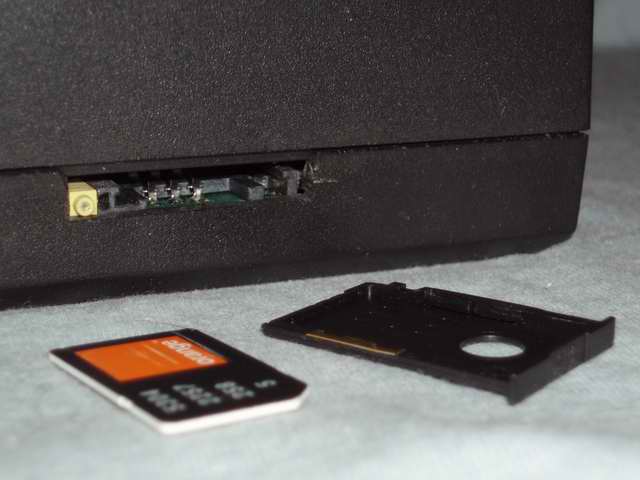

Malá fotogaléria (klikni na obrázok pre zväčšenie):
